الکتروپمپ های سری CM-CME گراندفوس از نوع پمپ های طبقاتی گریز از مرکز می باشند. این پمپ بصورت خودمکش و غیرخودمکش قابل ارائه می باشد.هر دو سری پمپ طبقاتی گراندفوس CM و CME دارای شفت سیل مکانیکی می باشند. پمپ گراندفوس CM،CME محصولات منحصر به فرد می باشند که به منظور محقق کردن نیاز طیف گسترده ای از مشتریان طراحی گردیده اند. این پمپ ها در سایزها و دبی های مختلف برای تعداد طبقات مختلف در دسترس قرار گرفته اند. پمپ آب گراندفوس سری CM-CME قابل اعتماد، کم صدا و دارای سایز فشرده و کامپکت بوده و از نوع پمپ های خودمکش گریز از مرکز و طبقاتی می باشند. مزیت طراحی ماژولار این پمپ ها باعث شده سفارشی کردن محصول راحت تر شود. پمپ های افقی طبقاتی گراندفوس در متریال های چدن و استیل ضد زنگ در دسترس می باشند. به لطف متریال و تنظیمات متعدد این پمپ ها می توانند در دمای صفر الی 120 درجه کار کنند. تمامی مدل ها با الکتروموتور بزرگتر امکان سفارشی کردن متعدد در مواردی که چگالی یا ویسکوزیته بالا باشد را دارند. این ویژگی از پمپ های Grundfos، آنها را به یک راه حل بهینه برای نصب و تعامل با سایر قطعات در سیستم های بزرگ و کوچک تبدیل نموده است.
| مدل | قدرت | حداکثر ارتفاع (متر) | حداکثر آبدهی (مترمکعب) | |
| P1 (وات) | P2 (وات) | |||
| CM 1-2 A-R-A-V-AVBV F-A-A-N | 240.5 | 154.4 | 12.13 | 1.71 |
| CM 1-2 A-R-A-E-AVBE C-A-A-N | 315.3 | 149.1 | 11.85 | 1.69 |
| CM 1-3 A-R-I-E-AQQE G-A-A-N | 302.4 | 234.8 | 18.53 | 1.68 |
| CM 1-3 A-R-A-V-AVBV F-A-A-N | 319.1 | 224.7 | 18.1 | 1.69 |
| CM 1-3 A-R-A-E-AVBE O-A-A-N | 311.9 | 229.6 | 18.35 | 1.702 |
| CM 1-3 A-R-A-E-AVBE C-A-A-N | 375.9 | 214.7 | 17.55 | 1.66 |
| CM 1-4 A-R-A-E-AVBE C-A-A-N | 434.8 | 286.8 | 23.6 | 1.664 |
| CM 1-4 A-R-A-V-AVBV F-A-A-N | 395.4 | 289.1 | 23.71 | 1.67 |
| CM 1-4 A-R-A-V-AQQV G-A-A-N | 442.8 | 303.9 | 24.53 | 1.697 |
| CME 5-4 A-S-A-E-AVBE T-A-D-N | 1395 | 1249 | 44.19 | 5.64 |
| CME 10-2 A-R-G-V-AQQV S-A-D-N | 2258 | 2056 | 35.44 | 12 |
| CME 3-7 A-R-I-E-AQQE S-A-D-N | 1545 | 1385 | 69.97 | 3.72 |
| CME 3-6 A-R-I-E-AQQE S-A-D-N | 1329 | 1189 | 59.8 | 3.72 |
| CM 5-5 S-R-I-E-AVBE C-A-A-N | 1097 | 828 | 34.68 | 4.49 |
| CM 25-4 A-R-A-V-AVBV F-A-A-N | 6768 | 6000 | 67.23 | 22.29 |
| CM 25-3 A-R-A-V-AVBV F-A-A-N | 5063 | 4460 | 50.24 | 22.26 |
| CM 25-2 A-R-A-V-AVBV F-A-A-N | 3339 | 2948 | 33.44 | 22.29 |
| CM 3-14 A-R-G-V-AQQV F-A-A-N | 1914 | 1656 | 100.6 | 3.139 |
3 x 220-240/380-415 V, 50 Hz (supply voltage F)

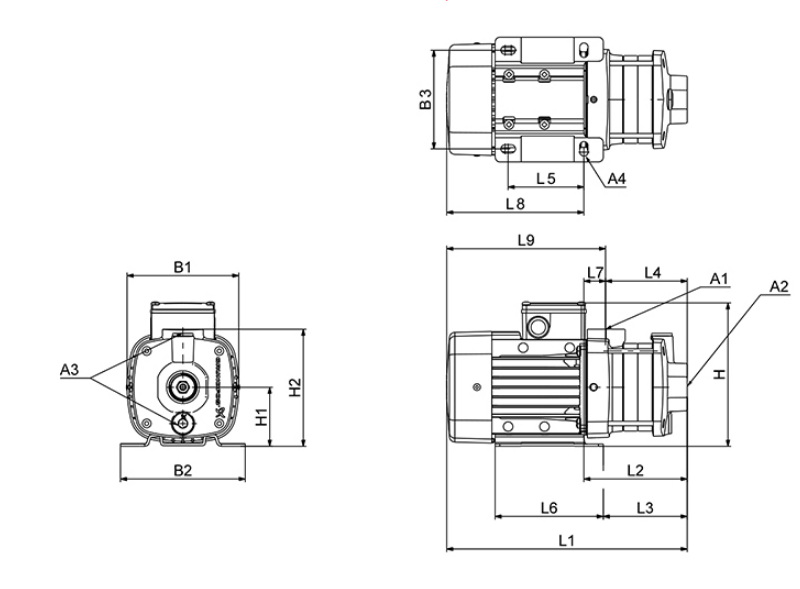

| مدل | سایز فریم | [P2 [kW | ابعاد (میلی متر) | ||||||||||||||||||
| A1 | A2 | A3 | A4 | B1 | B2 | B3 | H | H1 | H2 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | |||
| CM 1-2 | 71 | 0.46 | 1″ | 1″ | 3.8″ | 10.5 | 141 | 158 | 125 | 184 | 75 | 149 | 286 | 112 | 88 | 85 | 96 | 137 | 27 | 174 | 201 |
| CM 1-3 | 71 | 0.46 | 1″ | 1″ | 3.8″ | 10.5 | 141 | 158 | 125 | 184 | 75 | 149 | 304 | 130 | 106 | 103 | 96 | 137 | 27 | 174 | 201 |
| CM 1-4 | 71 | 0.46 | 1″ | 1″ | 3.8″ | 10.5 | 141 | 158 | 125 | 184 | 75 | 149 | 322 | 148 | 124 | 121 | 96 | 137 | 27 | 174 | 201 |
| CM 1-5 | 71 | 0.46 | 1″ | 1″ | 3.8″ | 10.5 | 141 | 158 | 125 | 184 | 75 | 149 | 340 | 166 | 142 | 139 | 96 | 137 | 27 | 174 | 201 |
| CM 1-6 | 71 | 0.46 | 1″ | 1″ | 3.8″ | 10.5 | 141 | 158 | 125 | 184 | 75 | 149 | 358 | 184 | 160 | 157 | 96 | 137 | 27 | 174 | 201 |
| CM 1-7 | 71 | 0.65 | 1″ | 1″ | 3.8″ | 10.5 | 141 | 158 | 125 | 184 | 75 | 149 | 376 | 202 | 178 | 175 | 96 | 137 | 27 | 174 | 201 |
| CM 1-8 | 71 | 0.65 | 1″ | 1″ | 3.8″ | 10.5 | 141 | 158 | 125 | 184 | 75 | 149 | 394 | 220 | 196 | 193 | 96 | 137 | 27 | 174 | 201 |
1 x 220-240 V, 50 Hz (supply voltage C)
| مدل | سایز فریم | [P2 [kW | ابعاد (میلی متر) | ||||||||||||||||||
| A1 | A2 | A3 | A4 | B1 | B2 | B3 | H | H1 | H2 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | |||
| CM 1-2 | 71 | 0.3 | 1″ | 1″ | 3.8″ | 10.5 | 141 | 158 | 125 | 208 | 75 | 149 | 286 | 112 | 88 | 85 | 96 | 137 | 27 | 174 | 201 |
| CM 1-3 | 71 | 0.3 | 1″ | 1″ | 3.8″ | 10.5 | 141 | 158 | 125 | 208 | 75 | 149 | 304 | 130 | 106 | 103 | 96 | 137 | 27 | 174 | 201 |
| CM 1-4 | 71 | 0.5 | 1″ | 1″ | 3.8″ | 10.5 | 141 | 158 | 125 | 208 | 75 | 149 | 322 | 148 | 124 | 121 | 96 | 137 | 27 | 174 | 201 |
| CM 1-5 | 71 | 0.5 | 1″ | 1″ | 3.8″ | 10.5 | 141 | 158 | 125 | 208 | 75 | 149 | 340 | 166 | 142 | 139 | 96 | 137 | 27 | 174 | 201 |
| CM 1-6 | 71 | 0.5 | 1″ | 1″ | 3.8″ | 10.5 | 141 | 158 | 125 | 208 | 75 | 149 | 358 | 184 | 160 | 157 | 96 | 137 | 27 | 174 | 201 |
| CM 1-7 | 71 | 0.5 | 1″ | 1″ | 3.8″ | 10.5 | 141 | 158 | 125 | 208 | 75 | 149 | 376 | 202 | 178 | 175 | 96 | 137 | 27 | 174 | 201 |
| CM 1-8 | 80 | 0.67 | 1″ | 1″ | 3.8″ | 10.5 | 141 | 158 | 125 | 208 | 75 | 151 | 434 | 220 | 196 | 193 | 96 | 137 | 27 | 214 | 241 |
| هد پمپ (متر) | دبی (مترمکعب بر ساعت) | ||||||||||||||||
| 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 6.5** | 7** | 7.5** | ||
| ارتفاع مکش (متر) | 0 | 40.2 | 39.8 | 39.4 | 38.9 | 38.3 | 37.7 | 37 | 36.2 | 35.1 | 33.8 | 32.2 | 30.2 | 27.9 | 25.1 | 21.9 | 18.3 |
| 1 | 39.2 | 38.8 | 38.4 | 37.9 | 37.3 | 36.7 | 36 | 35.2 | 34.1 | 32.8 | 31.2 | 29.2 | 26.9 | 24.1 | |||
| 2 | 38.2 | 37.8 | 37.4 | 36.9 | 36.3 | 35.7 | 35 | 34.2 | 33.1 | 31.8 | 30.2 | 28.2 | 25.9 | ||||
| 3 | 37.2 | 36.8 | 36.4 | 35.9 | 35.3 | 34.7 | 34 | 33.2 | 32.1 | 30.8 | 29.2 | ||||||
| 4 | 36.2 | 35.8 | 35.4 | 34.9 | 34.3 | 33.7 | 33 | 32.2 | 31.1 | 29.8 | |||||||
| *5 | 35.2 | 34.8 | 34.4 | 33.9 | 33.3 | 32.7 | 32 | 31.2 | 30.1 | ||||||||
| *6 | 34.2 | 33.8 | 33.4 | 32.9 | 32.3 | 31.7 | 31 | ||||||||||
| *7 | 33.2 | 32.8 | 32.4 | 31.9 | 31.3 | ||||||||||||
| *8 | 32.2 | 31.8 | 31.4 | 30.9 | |||||||||||||
| هد پمپ (متر) | دبی (مترمکعب بر ساعت) | ||||||||||||||||
| 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 6.5** | 7** | 7.5** | ||
| ارتفاع مکش (متر) | 0 | 53.6 | 53.2 | 52.7 | 52.1 | 51.1 | 50.8 | 50 | 49 | 47.8 | 46.2 | 44.2 | 41.8 | 38.8 | 35.3 | 31.2 | 26.5 |
| 1 | 52.6 | 52.2 | 51.7 | 51.1 | 50.5 | 49.8 | 49 | 48 | 46.8 | 45.2 | 43.2 | 40.8 | 37.8 | 34.3 | |||
| 2 | 51.6 | 51.2 | 50.7 | 50.1 | 49.5 | 48.8 | 48 | 47 | 45.8 | 44.2 | 42.2 | 39.8 | 36.8 | ||||
| 3 | 50.6 | 50.2 | 49.7 | 49.1 | 48.5 | 47.8 | 47 | 46 | 44.8 | 43.2 | 41.2 | ||||||
| 4 | 49.6 | 49.2 | 48.7 | 48.1 | 47.5 | 46.8 | 46 | 45 | 43.8 | 42.2 | |||||||
| *5 | 48.6 | 48.2 | 47.7 | 47.1 | 46.5 | 45.8 | 45 | 44 | 42.8 | ||||||||
| *6 | 47.6 | 47.2 | 46.7 | 46.1 | 45.5 | 44.8 | 44 | ||||||||||
| *7 | 46.6 | 46.2 | 45.7 | 45.1 | 44.5 | ||||||||||||
| *8 | 45.6 | 45.2 | 44.7 | 44.1 | |||||||||||||
توجه: حداکثر ارتفاع مکش به مدل پمپ بستگی دارد که عددی بین 7.5 و 8.5 میلی متر می باشد.
* در نسخه (O (O-Version در دسترس می باشد.
** در نسخه (S (S-Version در دسترس می باشد.
