پمپ طبقاتی عمودی لوارا سری SV
پمپ طبقاتی عمودی لوارا سری SV
پمپ طبقاتی عمودی لوارا سری SV
پمپ طبقاتی عمودی لوارا سری SV

پمپ طبقاتی لوارا سری SVLowara SV Series Pump

  • برند : لوارا  Lowara
  • سری : E-SV  و  SV
  • دبی : تا ۱۶۰ متر مکعب در ساعت
  • هد : تا ۳۳۰ متر
  • منبع تغذیه : هم تک فاز و هم سه فاز ۵۰ و ۶۰ هرتز
  • توان : ۰٫۳۷ تا ۵۵ کیلووات
  • حداکثر فشار کاری : ۴۰ بار
  • دمای سیال : ۳۰- تا ۱۲۰ درجه سانتی گراد
  • کلاس عایق بندی : F
  • درجه حفاظت : IP55
  • جنس بدنه : استنلس استیل
  • جنس پروانه : استنلس استیل
  • جنس شفت : استنلس استیل
  • جنس سیل مکانیکی : استنلس استیل – کارباید

شروع قیمت از :

تماس بگیرید
لوارا
موجود است

تعمیرات خود را به ما بسپارید !

آنلاین استعلام بگیرید
09124729059

تعمیر تخصصی انواع الکتروموتور

الکتریکال و مکانیکال
09124729059

تعمیر و بازسازی کامل پمپ های طبقاتی

سیستم های فشار قوی
09124729059

تعمیرات اساسی پمپ های بشقابی

خانگی - صنعتی - مخصوص آب شور
09124729059

تعمیر ترانسفورماتورهای فشار قوی و ضعیف

سیم پیچی - سیرکولاسیون - سرویس کامل
09124729059

تعمیر انواع ژنراتور

سیم پیچی روتور و استاتور
09124729059

بازسازی انواع گیربکس

طراحی و ساخت قطعات گیربکس
09124729059
تماس بگیرید
نقد و بررسی اجمالیLowara SV Series Pump

پمپ طبقاتی عمودی لوارا سری E-SV

پمپ طبقاتی لوارا سری SV از تولیدات قدیم شرکت لوارا می باشد و در حال حاضر پمپ های این گروه با نام e-SV تولید می شوند. در واقع پمپ ورتیکال لوارا e-SV سری اصلاح شده و بهینه شده پمپ طبقاتی لوارا SV می باشد. این سری از پمپ ها که پمپ چند طبقه ای عمودی استیل ضد زنگ می باشند دارای ضریب اطمینان بسیار بالا و تکنولوژی خیلی پیشرفته هستند، قادر می باشند تا نیاز طیف وسیعی از مصرف کنندگان را پوشش دهند.  گروه پمپ طبقاتی Lowara SV , E-SV دارای ساختار و طراحی های متنوعی می باشد.کلیه پمپ های این گروه که دارای توان بالاتر از 0.75 کیلووات می باشند به موتور استاندارد IE2 مجهز هستند.

پروانه های پمپ طبقاتی عمودی لوارا SV از آلیاژ مقاوم در برابر خوردگی و حرارت می باشد و به همین دلیل تاثیر بسیار مطلوبی را برای افزایش فشار سیال با دمای بالا دارد. برای ساخت پمپ های طبقاتی عمودی لوارا از پیشرفته ترین تکنولوژی ها  استفاده شده است و به همین دلیل دارای مزیت هایی مثل نصب آسان در سیستم، مصرف بهینه انرژی الکتروموتور، پمپاژ سیال با صدای کم و… می باشند.

در ساختار پمپ های طبقاتی عمودی SV پروانه های چند گانه برای جا به جایی سیال در طبقات فوقانی تعبیه می شوند، این پمپ ها فضای بسیار کمی را در سیستم های مختلف اشغال می کنند و توانایی پمپاژ سیال را با صدای کم دارند. از آن جایی که در ساختار پمپ های چند طبقه عمودی E-SV دور الکتروموتور ثابت است، تاثیری را برای افزایش آبدهی و دبی سیال ندارند.

جنس پروانه، شفت و ديفوزر و بدنه پمپ براي سري های SV, 3SV, 5V, 10SV, 15SV, 22SV  استینلس استیل میباشد. مدل هاي جديد اين سري پمپها، بنام هاي 33SV,46SV, 66SV, 92SV, 125SV علاوه برافزايش رنج آبدهي و ارتفاع، داراي 82% بازدهي بوده و مي توانند بصورت سري به هم متصل شده و از اين طريق درخروجي مجموع فشارهاي دو پمپ سري شده را میتوان بدست آورد



کاربردهای پمپ استنلس استیل ایستاده لوارا سری SV

  •  پمپ آب مصارف تجاری
  • تجاری-درمانی
  • آب صنایع سبک
  • صنایع سبک-درمانی
  • آبیاری کشاورزی
  • آبیاری زمین گلف و چمن
  • آب شهرداری ها
  • شهرداری -HVAC
  • جهت پمپاژ آب در بخش های صنعنی، کشاورزی و ساختمانی
  • بوستر پمپ های آبرسانی و آتش نشانی
  • تغذیه بویلر
  • سیستم های تصفیه آب RO (اسمز معکوس)
  • سیستم های شستشوی صنعتی
  • انتقال سیالات با خاصیت خورندگی
  • سیستم های فواره

مشخصات فنی پمپ ورتیکال لوارا سری E-SV

  • مکانیکال سیل متعادل قابل جایگزینی بدون نیاز به جدا کردن کامل پمپ (برای 10-15-22SV>=5.5کیلو وات، 33-46-66-92-125SV)
  • طراحی جایگاه اورینگ جهت جداسازی آسان تر قطعات
  • کاهش تنش محوری پروانه برای افزایش طول عمر استاندارد بلبرینگ موتور (17500 ساعت)
  • مواد مستحکم یاتاقان بوش میانی

مشخصات هیدرولیکی و مشخصات الکتروموتور پمپ استنلس استیل ایستاده لوارا سری E-SV

  • دبی: تا 160 متر مکعب در ساعت
  • هد: تا 330 متر
  • منبع تغذیه: هم تک فاز و هم سه فاز 50 و 60 هرتز
  • توان: 0.37 تا 55 کیلووات
  • حداکثر فشار کاری: 40 بار
  • دمای سیال: 30- تا 120 درجه سانتی گراد
  • کلاس عایق بندی: F
  • درجه حفاظت: IP55
  • قابلیت کار کرد مداوم



متریال پمپ عمودی لوارا سری SV

  •  جنس پروانه، شفت، دیفیوزر، بدنه پمپ و دیسک یا حفاظ نگهدارنده سیل مکانیکی: استنلس استیل
  • جنس مکانیکال سیل: سیلیکون کارباید /کربن / EPDM
  • مدل N این پمپ ها، تمام استنلس استیل 316 می باشند (جهت آب با TDS بیشتر از 3000)
  • مدل های جدید این سری به نام های SV33، SV46، SV66، SV92 علاوه بر افزایش رنج آبدهی و ارتفاع، دارای 82 درصد بازدهی بوده و می توانند بصورت سری به هم متصل شده و از این طریق در خروجی، مجموع فشار های دو پمپ سری شده را بدست آورد.



جدول مشخصات فنی پمپ عمودی لوارا سری E-SV

مدل قدرت ارتفاع (متر)
کیلو وات اسب بخار
1SV02 0.37 0.5 12.2
1SV03 0.37 0.5 18
1SV04 0.37 0.5 23.7
1SV05 0.37 0.5 29.3
1SV06 0.37 0.5 34.8
1SV07 0.37 0.5 40.2
1SV08 0.55 0.75 48.1
1SV09 0.55 0.75 53.7
1SV10 0.55 0.75 59.4
1SV11 0.55 0.75 65.1
1SV12 0.75 1 73.3
1SV13 0.75 1 79.2
1SV15 0.75 1 90.9
1SV17 1.1 1.5 105.2
1SV19 1.1 1.5 117
1SV22 1.1 1.5 134.6
1SV25 1.5 2 152.6
1SV27 1.5 2 164.3
1SV30 1.5 2 181.7

* در جدول فوق مقدار ≤ MEI برابر 0.7 می باشد.

* مقدار دبی یا حداکثر ابدهی مدل های فوق برابر 2.4 متر مکعب بر ساعت می باشد.



نمودار و جدول ابعاد پمپ لوارا سری E-SV

نمودار و جدول ابعاد پمپ لوارا سری E-SV



جدول ابعاد پمپ عمودی لوارا سری E-SV

مدل قدرت ابعاد (میلی متر) وزن (کیلوگرم)
L2 M D1
کیلو وات SIZE L1 تک فاز سه فاز L3 L4 L5 L6 تک فاز سه فاز تک فاز سه فاز D2 پمپ پمپ الکتریکی
1SV02..  0.37 71 278 209 209 253 253 111 111 120 120 105 8.3 13
1SV03.. 0.37 71 278 209 209 253 253 111 111 120 120 105 8.6 13.4
1SV04.. 0.37 71 298 209 209 273 273 111 111 120 120 105 9 13.8
1SV05.. 0.37 71 318 209 209 293 293 111 111 120 120 105 9.4 14.2
1SV06.. 0.37 71 338 209 209 313 313 111 111 120 120 105 9.8 14.6
1SV07.. 0.37 71 358 209 209 358 207 333 333 111 111 120 120 105 10.2 14.9
1SV08.. 0.55 71 378 231 231 378 227 353 353 121 121 140 140 105 10.5 15.2
1SV09.. 0.55 71 398 231 231 398 247 373 373 121 121 140 140 105 10.9 15.6
1SV10.. 0.55 71 418 231 231 418 267 393 393 121 121 140 140 105 11.3 16
1SV11.. 0.55 71 438 231 231 438 287 413 413 121 121 140 140 105 11.7 16.4
1SV12../D 0.75 80 468 226 263 468 307 443 443 121 129 140 155 120 12.7 22.3
1SV13../D 0.75 80 488 226 263 488 327 463 463 121 129 140 155 120 13.1 22.7
1SV15../D 0.75 80 528 226 263 528 367 503 503 121 129 140 155 120 13.9 23.5



نمودار و جدول آبدهی ارتفاع پمپ لوارا سری E-SV

جدول آبدهی پمپ لوارا E-SV



جدول آبدهی پمپ لوارا E-SV

مدل قدرت Q = دبی
0 لیتر بر دقیقه 12 20 25 30 35 40
0 مترمکعب بر ساعت 0.7 1.2 1.5 1.8 2.1 2.4
کیلو وات اسب بخار H = ارتفاع
1 SV 02  0.37 0.5 12.2 12.2 11.5 10.7 9.5 7.9 6
1 SV 03  0.37 0.5 18 18 17 15.7 13.8 11.4 8.4
1 SV 04  0.37 0.5 23.7 23.5 22.1 20.4 17.9 14.6 10.6
1 SV 05  0.37 0.5 29.3 28.6 27 24.8 21.6 17.4 12.5
1 SV 06  0.37 0.5 34.8 34.2 31.7 28.9 25 20 14
1 SV 07 0.37 0.5 40.2 39.2 36.1 32.7 28.1 22.2 15.2
1 SV 08  0.55 0.75 48.1 47.9 45.2 41.8 36.8 30.4 22.4
1 SV 09  0.55 0.75 53.7 53.4 50.4 46.4 40.8 33.5 24.6
1 SV 10  0.55 0.75 59.4 59 55.5 51 44.7 36.6 26.6
1 SV 11  0. 55 0.75 65.1 64.5 60.4 55.5 48.5 39.5 28.5
1 SV 12  0.75 1 73.3 73.1 69.3 64.3 57.1 47.6 35.7
1 SV 13  0.75 1 79.2 78.9 74.8 69.4 61.6 51.2 38.2
1 SV 14  0.75 1 90.9 90.5 85.6 79.3 70.1 58.1 43.1
1 SV 17  1.1 1.5 105.2 104.9 100 93.1 82.6 68.6 51.2
1 SV 19  1.1 1.5 117 116.7 111 103.2 91.5 75.8 56.3
1 SV 22  1.1 1.5 134.6 134.1 127.4 118.1 104.4 86.1 63.5
1 SV 25  1.5 2 152.6 152.4 145.5 135.4 120 99.1 72.7
1 SV 27  1.5 2 164.3 164 156.4 145.4 128.8 106.1 77.5
1 SV 30  1.5 2 181.7 181.3 172.6 160.1 141.2 115.7 83.9
1 SV 32  2.2 3 197.2 197.1 188.4 175.8 156.5 130 96.3
1 SV 34  2.2 3 209.2 208.9 199.8 186.3 165.5 137.1 101.2

* در جدول فوق مقدار ≤ MEI برابر 0.7 می باشد.

جدول مشخصات فنی پمپ لوارا SV

مدل قدرت حداکثر ارتفاع (متر) حداکثر آبدهی (مترمکعب بر ساعت)
(اسب بخار) (کیلو وات)
SV2 02 037 0.5 21.5 4.2
SV2 03 0.37 0.5 32 4.2
SV2 04 0.55 0.75 32 4.2
SV2 05 0.75 1 53.5 4.2
SV2 06 1.1 1 64 4.2
SV2 07 1.1 1.5 75 4.2
SV2 08 1.1 1.5 85.5 4.2
SV2 09 1.5 1.5 96 4.2
SV2 11 1.5 2 117 4.2
SV2 12 2.2 2 128 4.2
SV2 14 2.2 3 150 4.2
SV2 16 2.2 3 171 4.2
SV2 18 3 3 192 4.2
SV2 20 3 4 214 4.2
SV2 22 3 4 235 4.2
SV2 24 3 4 256 4.2
SV4 02 0.37 0.5 20 8
SV4 03 0.55 0.75 30 8
SV4 04 0.57 1 40 8
SV4 05 1.1 1.5 50 8





نمودار ابعاد پمپ لوارا سری SV

نمودار ابعاد پمپ لوارا سری SV



جدول ابعاد پمپ لوارا سری SV

مدل موتور (ابعاد بر حسب میلیمتر) وزن
کیلو وات SIZE L1 L2 L3 L4 L5 L6 L7 H M D1 D2 A B پمپ پمپ الکتریکی
تک فاز سه فاز تک فاز سه فاز تک فاز سه فاز
SV202 0.37 71 285 209 209 260 260 260 93 111 111 120 120 105 50 20 9.5 17.5
SV203 0.37 71 310 209 209 285 285 285 93 111 111 120 120 105 50 20 10 18
SV204 0.55 71 335 231 231 335 200 310 310 310 93 121 121 140 140 105 50 20 10.5 19
SV205 0.75 80 370 226 226 370 225 345 345 345 103 121 121 140 140 120 50 20 11.5 21.5
SV206 0.75 80 395 226 226 395 250 370 370 370 103 121 121 140 140 120 50 20 12 22
SV207 1.1 80 420 263 263 420 275 395 395 395 103 137 129 155 155 120 50 20 12.5 23
SV208 1.1 80 445 263 263 445 300 420 420 420 103 137 129 155 155 120 50 20 13 23.5
SV209 1.1 80 470 263 263 470 325 445 445 445 103 137 129 155 155 120 50 20 13.5 24
SV211 1.5 90 530 263 263 530 375 505 505 505 113 137 129 155 155 140 50 20 15 31
SV212 1.5 90 555 263 263 555 400 530 530 530 113 137 129 155 155 140 50 20 15.5 31.5
SV214 2.2 90 605 281 263 605 450 580 580 580 113 121 129 176 155 140 50 20 16.5 33.5
SV216 2.2 90 655 281 263 655 500 630 655 113 121 129 176 155 140 75 25 17.5 34.5
SV218 2.2 90 705 281 263 705 550 680 705 113 121 129 176 155 140 75 25 18.5 35.5
SV220 3 100 765 303 765 600 740 765 123 121 176 160 75 25 20 42
SV222 3 100 815 303 815 650 790 815 123 121 176 160 75 25 21 43
SV224 3 100 865 303 865 700 840 865 123 121 176 160 75 25 22 44

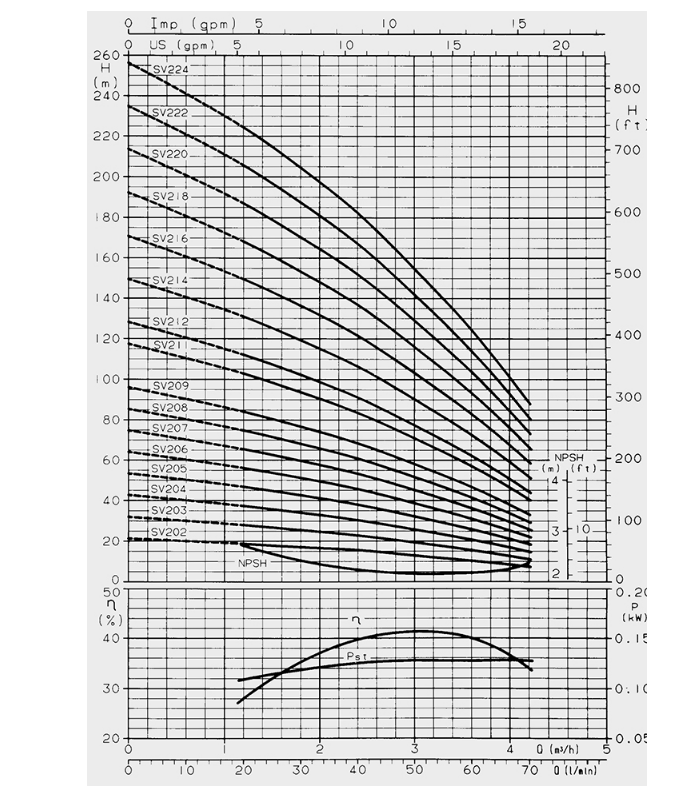

نمودار آبدهی-ارتفاع پمپ عمودی لوارا سری SV

نمودار آبدهی-ارتفاع پمپ عمودی لوارا سری SV



جدول ارتفاع و آبدهی پمپ لوارا سری SV

مدل قدرت Q = دبی
l/min 0 20 30 40 50 60 80 100 120
m3/h 0 1.2 1.8 2.4 3 3.6 4.8 6 7.2
کیلو وات اسب بخار H = ارتفاع
SV202F03 0.37 0.5 21.5 18.5 17 15 13 10.5
SV203F03 0.37 0.5 32 28 25.5 23 19.5 15.5
SV204F05 0.55 0.75 42.5 37.5 34 30.5 26 20.5
SV205F07 0.75 1 53.5 47 42.5 38 32 26
SV206F07 0.75 1 64 56 51 45.5 38.5 31
SV207F11 1.1 1.5 75 65.5 60 53 45 36.5
SV208F11 1.1 1.5 85.5 75 68 61 51.5 41.5
SV209F11 1.1 1.5 96 84 76.5 68.5 58 46.5
SV211F15 1.5 2 117 103 94 84 71 57
SV212F15 1.5 2 128 112 102 91 77 62
SV214F22 2.2 3 150 131 119 106 90 73
SV216F22 2.2 3 171 150 136 122 103 83
SV218F22 2.2 3 192 168 153 137 116 93
SV220F30 3 4 214 187 170 152 129 104
SV222F30 3 4 235 206 187 167 142 114
SV224F30 3 4 256 224 205 182 155 125
SV402F03 0.37 0.5 20 17 16 15 13 10.5 7.5
SV403F05 0.55 0.75 30 25.5 24 23 19.5 16 11
SV404F07 0.75 1 40 34 32 30.5 26 21 15
SV405F11 1.1 1.5 50 42.5 40 38 32.5 26 18.5
SV406F11 1.1 1.5 60 51 48 45.5 39 31.5 22
SV407F11 1.1 1.5 70 59.5 56 53 46 37 26
SV408F15 1.5 2 80 68 65 61 52.5 42 29.5
SV409F15 1.5 2 90 76.5 73 68.5 59 47 33.5
SV411F22 2.2 3 110 93.5 89 83.5 72 58 41
SV413F22 2.2 3 130 111 105 99 85 68 48
SV414F30 3 4 140 119 113 106 92 73.5 52
SV416F30 3 4 160 136 129 122 105 84 59.5
SV418F30 3 4 180 153 145 137 118 94.5 67
SV420F40 4 5.5 200 170 161 152 131 105 74
SV422F40 4 5.5 220 187 178 167 144 116 81.5
SV424F40 4 5.5 240 204 194 182 157 126 89



موارد مصرف: دیگ‏ های بخار، بوسترهای آبرسانی، سیستم‏ های ریورس اسموز و آب‏ شیرین ‏کن ‏ها

توجه: پروانه‏ ها از جنس استیل 316L و تمام قطعات استیل جوش لیزری می ‏باشند.
