پمپ های عمودی طبقاتی در شرکت لیو در چند تیپ مختلف تولید می شوند که شامل تیپ های LVR(S) ، EVS و EVP می باشند، در بین این این تیپ ها پمپ های EVP گزینه اقتصادی شرکت لیو برای مصارفی می باشند که نیاز به استفاده از پمپ های عمودی می باشد اما شرایط کاری به صورتی است که مشخصات فنی این پمپ جوابگوی نیاز مصرف کننده می باشد (برای مثال سیال آب با دمای کمتر از 60 درجه سانتیگراد می باشد)، در این خصوص قیمت تمام شده محصول حدود 40 درصد کمتر از سری LVR با کارکرد مشابه می گردد و هزینه های تعمیر و نگهداری پایین تری نیز دارد.
پمپ طبقاتی عمودی لئو EVP با طراحی چند پروانه ای، قادر به تولید هد و دبی بالا با حداقل مصرف انرژی می باشد. از نقاط قوت پمپ طبقاتی عمودی EVP می توان به الکتروموتور آن اشاره نمود زیرا به صورت کامل محصور شده و توسط فن انتهایی خنک می شود، علاوه بر این دارای سیم پیچ مسی بوده و در انواع تک فاز دارای محافظ حرارتی داخلی می باشد، همچنین بلبرینگ های به کار رفته در پمپ طبقاتی عمودی لئو EVP تولید شده توسط کمپانی C & U می باشد.این پمپ ها با قابلیت نصب عمودی برای مکان هایی که محدودیت فضا دارند، بسیار مناسب می باشند.
| مدل ها سه فاز | حداکثر هد (متر) | حداکثر دبی (مترمکعب بر ساعت) | توان (کیلووات) | ورودی و خروجی (اینچ) |
| EVP 2-8 | 94 | 4.3 | 1.5 | 1×1 in |
| EVP 4-6 | 74 | 6 | 1.5 | 1×1 in |
| EVP 4-8 | 98 | 6 | 2.2 | 1×1 in |
| EVP 6-6 | 58 | 10 | 2.2 | ¼1×¼1 in |
| EVP 6-7 | 68 | 10 | 3 | ¼1×¼1 in |
| EVP 6-8 | 78 | 10 | 3 | ¼1×¼1 in |
| EVP 6H-5 | 64 | 10.5 | 1.8 | ½1×¼1 in |
| EVP 6H-6 | 76 | 10.5 | 2.2 | ½1×¼1 in |
| EVP 6H-8 | 103 | 10.5 | 3 | ½1×¼1 in |
| EVP 6H-10 | 130 | 10.5 | 4 | ½1×¼1 in |
| EVP 10H-3 | 56 | 16 | 3 | ½1×¼1 in |
| EVP 10H-4 | 75 | 16 | 4 | ½1×¼1 in |
| EVP 10H-5 | 93 | 16 | 5.5 | ½1×¼1 in |
| EVP 10H-6 | 113 | 16 | 5.5 | ½1×¼1 in |
| EVP 10H-8 | 150 | 16 | 7.5 | ½1×¼1 in |
پمپ طبقاتی عمودی لئو EVP2 در قالب مدل های زیر تولید می شوند:
| مدل | قدرت | دبی (متر مکعب در ساعت) | 0 | 1 | 2 | 3 | 4 | ||
| تک فاز | سه فاز | کیلووات | اسب بخار | دبی (لیتر در دقیقه) | 0 | 16.7 | 33.3 | 50 | 66.7 |
| EVPm2-2 | EVP2-2 | 0.37 | 0.5 | هد (متر) | 24 | 23 | 18 | 13 | 6 |
| EVPm2-3 | EVP2-3 | 0.55 | 0.75 | 36 | 33 | 26 | 20 | 9 | |
| EVPm2-4 | EVP2-4 | 0.75 | 1.0 | 48 | 45 | 35 | 26 | 11 | |
| EVPm2-5 | EVP2-5 | 1.0 | 1.5 | 59 | 57 | 44 | 33 | 15 | |
| EVPm2-6 | EVP2-6 | 1.0 | 1.5 | 69 | 65 | 52 | 37 | 18 | |
| EVPm2-7 | EVP2-7 | 1.1 | 1.5 | 82 | 75 | 62 | 45 | 25 | |
| EVPm2-8 | EVP2-8 | 1.5 | 2.0 | 94 | 87 | 72 | 52 | 28 | |
| EVPm2-9 | EVP2-9 | 1.5 | 2.0 | 105 | 98 | 82 | 60 | 35 | |
| مدل | قدرت (کیلو وات) | A | B | C | D | |
| تک فاز | سه فاز | |||||
| EVPm2-2 | EVP2-2 | 0.37 | 382 | 120 | 193 | 110 |
| EVPm2-3 | EVP2-3 | 0.55 | 406 | 144 | 193 | 110 |
| EVPm2-4 | EVP2-4 | 0.75 | 430 | 168 | 193 | 110 |
| EVPm2-5 | EVP2-5 | 1.0 | 454 | 192 | 193 | 110 |
| EVPm2-6 | EVP2-6 | 1.0 | 478 | 216 | 193 | 110 |
| EVPm2-7 | EVP2-7 | 1.1 | 545 | 247.5 | 210 | 125 |
| EVPm2-8 | EVP2-8 | 1.5 | 569 | 271.5 | 210 | 125 |
| EVPm2-9 | EVP2-9 | 1.5 | 593 | 296.5 | 210 | 125 |
* در جدول فوق تمامی مقادیر E و F برابر G1 است.
| مدل | قدرت | دبی (متر مکعب در ساعت) | 0 | 1 | 2 | 3 | 4 | ||
| تک فاز | سه فاز | کیلووات | اسب بخار | دبی (لیتر در دقیقه) | 0 | 16.7 | 33.3 | 50 | 66.7 |
| EVPm4-2 | EVP4-2 | 0.55 | 0.75 | هد (متر) | 24 | 23 | 22 | 21 | 18 |
| EVPm4-3 | EVP4-3 | 0.75 | 1.0 | 37 | 36 | 34 | 33 | 29 | |
| EVPm4-4 | EVP4-4 | 1.0 | 1.5 | 47 | 46 | 45 | 41 | 36 | |
| EVPm4-5 | EVP4-5 | 1.5 | 2.0 | 61 | 58 | 57 | 55 | 48 | |
| EVPm4-6 | EVP4-6 | 1.5 | 2.0 | 74 | 72 | 69 | 66 | 57 | |
| – | EVP4-7 | 2.2 | 3.0 | 86 | 83 | 81 | 77 | 68 | |
| – | EVP4-8 | 2.2 | 3.0 | 98 | 95 | 92 | 86 | 76 | |
| مدل | قدرت (کیلو وات) | A | B | c | D | E | |
| تک فاز | سه فاز | ||||||
| EVPm4-2 | EVP4-2 | 0.55 | 382 | 120 | 193 | 110 | 202 |
| EVPm4—3 | EVP4-3 | 0.75 | 406 | 144 | 193 | 110 | 202 |
| EVPm4—4 | EV P4-4 | 1.0 | 430 | 168 | 93 | 110 | 202 |
| EVPm4-5 | EVP4-5 | 1.5 | 497 | 199.5 | 210 | 125 | 202 |
| EVPm4-6 | EVP4-6 | 1.5 | 521 | 223.5 | 210 | 125 | 202 |
| – | EVP4-7 | 2.2 | 545 | 247.5 | 210 | 125 | 202 |
| – | EVP4- | 2.2 | 569 | 271.5 | 210 | 125 | 202 |
* تمامی مقادیر E و F در جدول فوق G1 است.
پمپ طبقاتی عمودی لئو EVP6 در قالب مدل های زیر ارائه می شود:
| مدل | قدرت | دبی (متر مکعب در ساعت) | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
| تک فاز | سه فاز | کیلووات | اسب بخار | دبی (لیتر در دقیقه) | 0 | 16.7 | 33.3 | 50 | 66.7 | 83.3 | 100 | 116.7 | 133.3 | 150 | 166.7 |
| EVPm6-3 | EVP6-3 | 1.1 | 1.5 | هد (متر) | 30 | 29.5 | 29 | 28.5 | 28 | 27 | 26 | 24.5 | 23 | 21 | 19 |
| EVPm6-4 | EVP6-4 | 1.5 | 2.0 | 40 | 38.5 | 37.5 | 37.3 | 37 | 36 | 34 | 33.5 | 32 | 30 | 27 | |
| – | EVP6-5 | 2.2 | 3.0 | 50 | 49 | 48.5 | 48.3 | 48 | 45 | 43 | 42 | 41 | 39 | 36 | |
| – | EVP6-6 | 2.2 | 3.0 | 58 | 56 | 54 | 53.5 | 53 | 52 | 51 | 48 | 45 | 41 | 40 | |
| – | EVP6-7 | 3.0 | 4.0 | 68 | 67 | 66.5 | 65 | 63.5 | 62 | 60 | 58 | 56 | 54 | 51 | |
| – | EVP6-8 | 3.0 | 4.0 | 78 | 75 | 73 | 72 | 71 | 70 | 68 | 65 | 62 | 59 | 5 | |

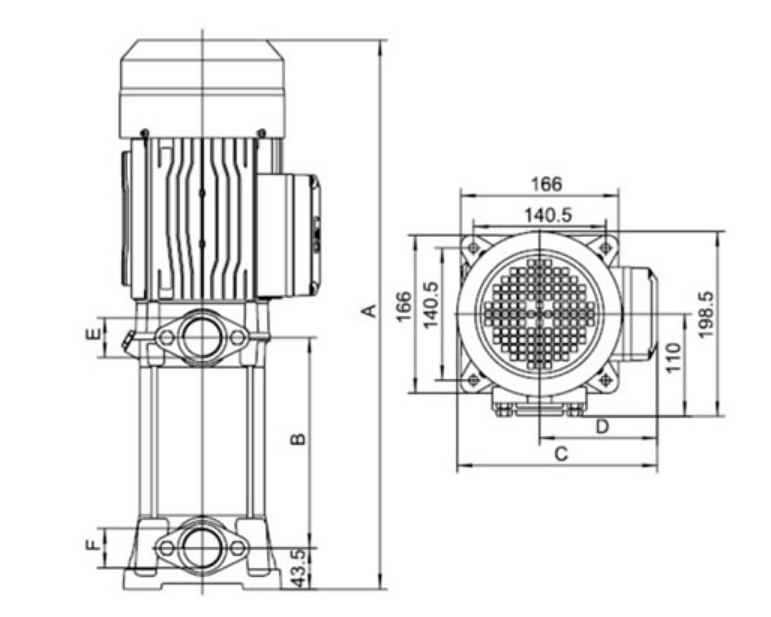

| مدل | قدرت (کیلو وات) | A | B | c | D | |
| تک فاز | سه فاز | |||||
| EVPm6-3 | EVP6-3 | 1.1 | 487 | 190 | 210 | 125 |
| EVPm6-4 | EVP6-4 | 1.5 | 524 | 227 | 210 | 125 |
| – | EVP6-5 | 2.2 | 561 | 264 | 210 | 125 |
| – | EVP6-6 | 2.2 | 598 | 301 | 210 | 125 |
| – | EVP6-7 | 3.0 | 685 | 338 | 221 | 134 |
| – | EVP6-8 | 3.0 | 722 | 375 | 221 | 134 |
* مقادیر E و F برای تمامی مدل های ذکر شده در جدول فوق ¼G1 است.
پمپ طبقاتی عمودی لئو EVP6H در قالب مدل های زیر ارائه می شود:
| مدل | قدرت | دبی (متر مکعب در ساعت) | 0 | 1 | 2 | 3 | 4.5 | 6 | 7.5 | 9 | 10 | ||
| تک فاز | سه فاز | کیلووات | اسب بخار | دبی (لیتر در دقیقه) | 0 | 16.7 | 33.3 | 50 | 75 | 100 | 125 | 150 | 166.7 |
| EVPm6H-3 | EVP6H-3 | 1.1 | 1.5 | هد (متر) | 39 | 38 | 37 | 35 | 33 | 29 | 24 | 18 | 10 |
| EVPm6H-4 | EVP6H-4 | 1.5 | 2.0 | 52 | 51 | 49 | 47 | 44 | 39 | 32 | 25 | 14 | |
| EVPm6H-5 | EVP6H-5 | 1.8 | 2.5 | 64 | 62 | 60 | 58 | 54 | 47 | 38 | 28 | 16 | |
| – | EVP6H-6 | 2.2 | 3.0 | 76 | 74 | 71 | 68 | 63 | 56 | 45 | 34 | 20 | |
| – | EVP6H-8 | 3.0 | 4.0 | 103 | 100 | 97 | 95 | 90 | 80 | 66 | 50 | 31 | |
| – | EVP6H-10 | 4.0 | 5.5 | 130 | 127 | 124 | 121 | 114 | 103 | 86 | 66 | 41 | |
| مدل | قدرت (کیلو وات) | A | B | C | D | E | F | |
| تک فاز | سه فاز | |||||||
| EVPm6H_3 | EVP6H_3 | 1.1 | 487 | 190 | 210 | 125 | 202 | 114.5 |
| EVPm6H-4 | EVP6H-4 | 1.5 | 524 | 227 | 210 | 125 | 202 | 114.5 |
| EVPm6H-5 | EVP6H-5 | 2.2 | 561 | 264 | 210 | 125 | 202 | 114.5 |
| – | EVP6H-6 | 2.2 | 598 | 301 | 210 | 125 | 202 | 114.5 |
| – | EVP6H-7 | 3.0 | 685 | 338 | 221 | 134 | 218 | 121.5 |
| – | EVP6H-10 | 4.0 | 722 | 375 | 221 | 134 | 218 | 121.5 |
* مقادیر G و H برای تمامی مدل های ذکر شده در جدول فوق ¼G1 است.
پمپ طبقاتی عمودی لئو EVP10H در مدل های زیر تولید می شود:
| مدل | قدرت | دبی (متر مکعب در ساعت) | 0 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | |
| سه فاز | کیلووات | اسب بخار | دبی (لیتر در دقیقه) | 0 | 33 | 67 | 100 | 133 | 167 | 200 | 233 | 267 |
| EVP10H-3 | 3.0 | 4.0 | هد (متر) | 56 | 55 | 54 | 52 | 49 | 46 | 42 | 39 | 29 |
| EVP10H-4 | 4.0 | 5.5 | 75 | 74 | 72 | 70 | 67 | 64 | 60 | 53 | 43 | |
| EVP10H-5 | 5.5 | 7.5 | 93 | 91 | 87 | 84 | 81 | 77 | 72 | 64 | 55 | |
| EVP10H-6 | 5.5 | 7.5 | 113 | 110 | 107 | 104 | 100 | 96 | 87 | 78 | 68 | |
| EVP10H-7 | 7.5 | 10 | 132 | 128 | 124 | 120 | 116 | 112 | 103 | 93 | 80 | |
| EVP10H-8 | 7.5 | 10 | 150 | 147 | 143 | 139 | 134 | 127 | 120 | 108 | 92 | |
| مدل سه فاز | قدرت (کیلو وات) | A | B | C | D | E | F |
| EVP10H-3 | 3.0 | 554.5 | 187 | 240 | 141 | 227 | 127.5 |
| EVP10H-4 | 4.0 | 577.5 | 220 | 240 | 141 | 227 | 127.5 |
| EVP10H-5 | 5.5 | 647 | 253 | 262 | 152 | 244 | 128.5 |
| EVP10H-6 | 5.5 | 680 | 286 | 262 | 152 | 244 | 128.5 |
| EVP10H-7 | 7.5 | 713 | 319 | 262 | 152 | 244 | 128.5 |
| EVP10H-8 | 7.5 | 746 | 352 | 262 | 152 | 244 | 128.5 |
* مقادیر G و H برای مدل های ذکر شده در جدول فوق ¼G1 است.
| شماره قطعه | نام قطعه | جنس قطعه |
| 1 | پوشش فن | 08F |
| 2 | فن | PP |
| 3 | صفحه انتهایی (End Plate) | چدن |
| 4 | بیرینگ | – |
| 5 | استاتور | – |
| 6 | روتور | – |
| 7 | گسکت | لاستیک |
| 8 | فلنچ | چدن |
| 9 | براکت موتور | آلومینیوم |
| 10 | مکانیکال سیل | AISI304 |
| 11 | مخزن پمپ (pump barrel) | پلاستیک |
| 12 | پروانه | پلاستیک |
| 13 | دیفیوزر | پلاستیک |
| 14 | دیفیوزر آخر | پلاستیک |
| 15 | جعبه خازن | پلاستیک |
