پمپ طبقاتی افقی استیل لئو سری EDHLEO EDH Stainless Steel vertical Multistage Pump

 پمپ طبقاتی افقی LEO EDH استیل

پمپ های لئو سری EDH با طراحی چند پروانه ای، قادر به تولید هد و دبی های بالا با حداقل مصرف انرژی می باشند. از ویژگی های پمپ های لیو EDH می توان به کیفیت بالای الکتروموتور های تعبیه شده در آن ها اشاره نمود زیرا این الکتروموتور ها دارای سیم پیچی از جنس مس بوده و در صورت تک فاز بودن دارای محافظ حرارتی درونی می باشند از دیگر ویژگی های پمپ لئو EDH می توان به بلبرینگ های باکیفیت ساخت کمپانی C & U آن اشاره نمود.

انواع پمپ طبقاتی افقی استیل لئو سری  EDH

1. پمپ طبقاتی افقی لئو EDH 2
2. پمپ طبقاتی افقی لئو EDH 4
3. پمپ طبقاتی افقی لئو EDH 10
4. پمپ طبقاتی افقی لئو EDH 15
5. پمپ طبقاتی افقی لئو EDH 20

کاربرد پمپ طبقاتی افقی لئو سری EDH استیل

• تأمین آب مجتمع های مسکونی، اداری، بیمارستانها و غیره
• سیستم های تهویه مطبوع، حرارت مرکزی و غیره
• آبیاری باغات و گلخانه و مصارف کشاورزی
• سیستم های تصفیه آب صنعتی RO
• صنایع غذایی و کارخانه های تولید نوشیدنی

مشخصات فنی پمپ طبقاتی افقی لئو EDH

• دبی : از ۰٫۵ تا ۳۱ متر مکعب بر ساعت
• هد : حداکثر ارتفاع ۵۹ متر
• دهانه خروجی : ۱ الی ۲ اینچ
• حداکثر مکش : ۸ متر
• محدوده دمای سیال : از ۰ تا ۸۵ درجه سانتیگراد
• حداکثر دمای محیط : ۴۰ درجه سانتیگراد
• کیفیت مورد نیاز سیال : سیال تمیز و عاری از مواد جامد و ساینده، غیر چسبناک، غیر کریستالی و از لحاظ شیمیایی خنثی، نزدیک به خواص آب
• حداکثر ارتفاع از سطح دریا : تا ۱۰۰۰ متر (تست های استخراج نمودار های عملکرد پمپ تا این ارتفاع صادق می باشد.)

جدول مشخصات فنی پمپ طبقاتی افقی لئو EDH

مشخصات الکتروموتور پمپ طبقاتی افقی لئو EDH استیل

• توان: ۰٫۳۷ تا ۴ کیلو وات
• کلاس حفاظت موتور: IP X4
• کلاس عایق: F
• برق ورودی استاندارد:
• تکفاز ۱ X 220 V – ۵۰ Hz
• سه فاز ۳ X 380 V – ۵۰ Hz

متریال پمپ طبقاتی افقی لئو EDH

• بدنه: استیل ۳۰۴
• پروانه: استیل ۳۰۴
• شفت: استیل ۳۰۴
• سیل مکانیکی: کربن/سرامیک

انواع پمپ طبقاتی افقی لئو EDH

در ادامه به شرح انواع پمپ طبقاتی افقی لئو EDH می پردازیم:

۱ – پمپ طبقاتی افقی لئو EDH 2

پمپ طبقاتی افقی لیو EDH 2 قادر به پمپاژ آب در محدوده ارتفاع ۱۷ الی ۵۲ با آبدهی ۰ الی ۶۶ لیتر در دقیقه می باشد. پمپ طبقاتی افقی لیو EDH 2 در قالب مدل های زیر ارائه می شود:

• پمپ طبقاتی افقی لیو EDHm2-20
• پمپ طبقاتی افقی لیو EDHm2-30
• پمپ طبقاتی افقی لیو EDHm2-40
• پمپ طبقاتی افقی لیو EDHm2-50
• پمپ طبقاتی افقی لیو EDHm2-60

منحنی آبدهی پمپ طبقاتی افقی لئو EDH 2

جدول آبدهی پمپ طبقاتی افقی لیو EDH 2

ابعاد پمپ طبقاتی افقی LEO EDH2

ابعاد پمپ طبقاتی افقی LEO EDH2

اجزای پمپ طبقاتی افقی لئو LEO EDH2

اجزای پمپ طبقاتی افقی لئو مدل EDH 2 استیل

۲ – پمپ طبقاتی افقی لئو EDH 4

چنانچه کاربر نیازمند انتقال آب از ارتفاع ۱۹ تا ۵۹ متر با آبدهی ۰ الی ۱۱۷ لیتر در دقیقه باشد، پمپ EDH 4 گزینه مناسبی می باشد که دارای مدل های زیر است:

• پمپ طبقاتی افقی لئو EDHm4-20
• پمپ طبقاتی افقی لئو EDHm4-30
• پمپ طبقاتی افقی لئو EDHm4-40
• پمپ طبقاتی افقی لئو EDHm4-50
• پمپ طبقاتی افقی لئو EDHm4-60

منحنی آبدهی پمپ طبقاتی افقی لئو EDH 4 استیل

 آبدهی پمپ طبقاتی افقی لیو EDH4

 ابعاد پمپ طبقاتی افقی LEO EDH4

 جدول ابعاد پمپ طبقاتی افقی LEO EDH4

اجزای پمپ طبقاتی افقی لئو EDH4

جزای پمپ طبقاتی افقی استیل لئو EDH 4

۳ – پمپ طبقاتی افقی لئو EDH 10

از مشخصات فنی مهم پمپ طبقاتی افقی لئو EDH 10 می توان به آبدهی ۰ تا ۲۳۳ لیتر در دقیقه و هد ۹ الی ۴۸ متر اشاره نمود. از جمله مدل های ارائه شده برای پمپ طبقاتی افقی لئو EDH 10 می توان به موارد زیر اشاره نمود:

• پمپ طبقاتی افقی لئو EDH(m)10-10
• پمپ طبقاتی افقی لئو EDH(m)10-20
• پمپ طبقاتی افقی لئو EDH(m)10-30
• پمپ طبقاتی افقی لئو EDH(m)10-40
• پمپ طبقاتی افقی لئو EDH(m)10-50

منحنی آبدهی پمپ طبقاتی افقی لئو EDH 10 استیل

آبدهی پمپ طبقاتی افقی لیو EDH10

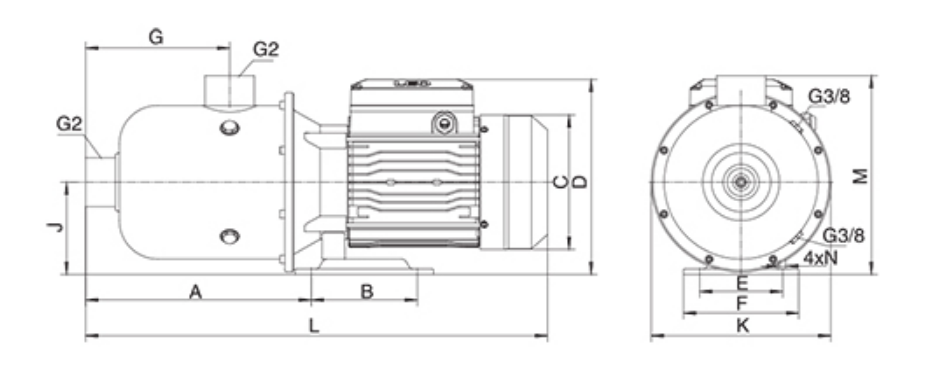

ابعاد پمپ طبقاتی افقی لیو EDH10

جدول ابعاد پمپ افقی LEO مدل EDH10

اجزای پمپ طبقاتی افقی لئو EDH10

اجزای پمپ طبقاتی افقی لئو EDH 10 استیل

۵ – پمپ طبقاتی افقی لئو EDH 15

در صورتی که کاربر نیاز به پمپی با آبدهی ۰ الی ۴۶۷ داشته باشد انتخاب پمپ طبقاتی افقی لئو EDH 15 مناسب ترین گزینه می باشد از جمله مدل های این پمپ می توان به موارد زیر اشاره نمود:

• پمپ طبقاتی افقی لئو EDH(m)15-10
• پمپ طبقاتی افقی لئو EDH(m)15-20
• پمپ طبقاتی افقی لئو EDH 15-30

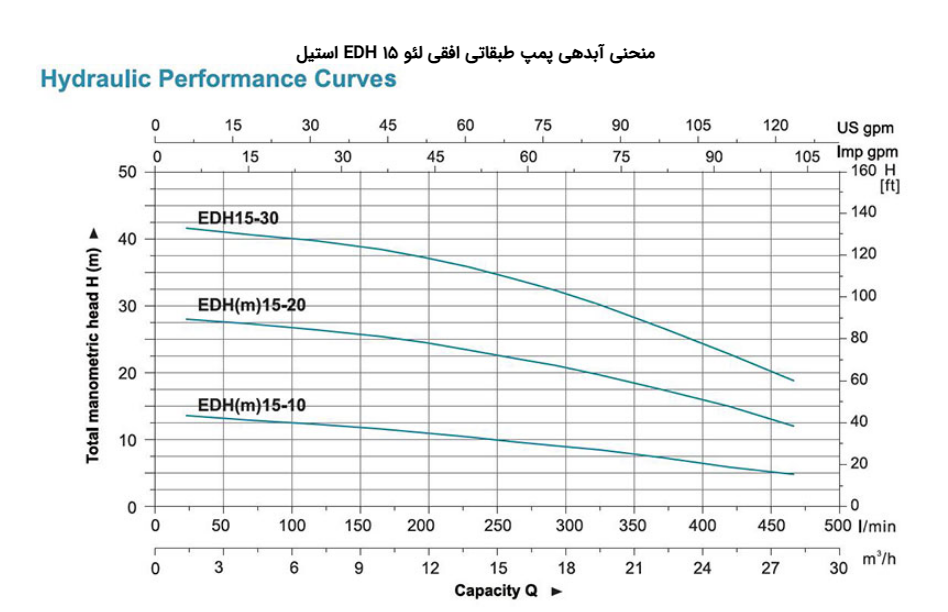

منحنی آبدهی پمپ طبقاتی افقی لئو EDH 15 استیل

جدول آبدهی پمپ طبقاتی افقی LEO EDH15

ابعاد پمپ طبقاتی افقی لئو EDH15

ابعاد پمپ طبقاتی افقی لئو EDH15

اجزای پمپ طبقاتی افقی LEO EDH15

اجزای پمپ طبقاتی افقی لیو EDH 15 استیل

۶ – پمپ طبقاتی افقی لئو EDH 20

پمپ طبقاتی افقی لئو EDH 20 می تواند آب را از ارتفاع ۱۴ الی ۴۲ متر با آبدهی ۰ الی ۵۱۷ متر پمپاژ نماید، و در قالب مدل های زیر ارائه می شود:

• پمپ طبقاتی افقی لیو EDH(m)20-10
• پمپ طبقاتی افقی لیو EDH(m)20-10
• پمپ طبقاتی افقی لیو EDH20-30

منحنی آبدهی پمپ طبقاتی افقی لئو EDH 20 استیل

آبدهی پمپ طبقاتی افقی لئو EDH 20

ابعاد پمپ لیو EDH20 استیل

جدول ابعاد پمپ طبقاتی افقی لئو EDH20

اجزاء پمپ طبقاتی افقی LEO EDH20

جدول ابعاد اجزای پمپ افقی لئو EDH20
