پمپ افقی طبقاتی لئو سری ECHLEO ECH Stainless Steel vertical Pump

پمپ طبقاتی افقی LEO ECH استیل

پمپ های طبقاتی لئو سری ECH با طراحی چند پروانه ای، قادر به تولید هد و دبی های باال با حداقل مصرف انرژی می باشند. این پمپ ها با بدنه چدنی و استیل متناسب با نیاز مشتری قابل ارائه است. پمپ طبقاتی لئو سری ECH دارای الکتروموتور هایی با سیم پیچ مسی بوده و در نوع تکفاز دارای محافظ حرارتی داخلی می باشد، شایان ذکر است بلبرینگ های استفاده شده در ساختار آنها ساخت کمپانی C & U می باشد که در قالب مدل های زیر قابل ارائه هستند :

انواع پمپ طبقاتی افقی لئو سری ECH

1. پمپ طبقاتی افقی لئو ECH 2
2. پمپ طبقاتی افقی لئو ECH 4
3. پمپ طبقاتی افقی لئو ECH 10
4. پمپ طبقاتی افقی لئو ECH 15
5. پمپ طبقاتی افقی لئو ECH 20

کاربرد پمپ طبقاتی افقی استیل لئو ECH

• پمپ لئو قادر به تأمین آب مجتمع های مسکونی، اداری، بیمارستان ها و غیره می باشد.
• سیستم های تهویه مطبوع، حرارت مرکزی و غیره
• آبیاری باغات و گلخانه و مصارف کشاورزی و پرورش ماهی و طیور
• سیستم های تصفیه آب صنعتی RO
• مصارف صنعتی و معدنی

مشخصات فنی پمپ طبقاتی لئو ECH

• دبی: از ۰٫۶ تا ۲۸ متر مکعب بر ساعت
• هد: حداکثر ارتفاع ۵۸ متر
• دهانه خروجی: ۲ الی ۱ اینچ
• حداکثر عمق مکش: ۸ متر
• محدوده دمای سیال: از ۰ تا ۸۵ درجه سانتیگراد
• کیفیت مورد نیاز سیال: سیال تمیز و عاری از مواد جامد و ساینده، غیر چسبناک، غیر کریستالی و از لحاظ شیمیایی خنثی، نزدیک به خواص آب
• حداکثر ارتفاع از سطح دریا: تا ۱۰۰۰ متر (تست های استخراج نمودارهای عملکرد پمپ تا این ارتفاع صادق می باشد.)

مشخصات الکتروموتور پمپ طبقاتی لئو سری ECH

• توان: ۰٫۳۷ تا ۴ کیلووات
• کلاس حفاظت موتور: IP X4
• کلاس عایق: F
• حداکثر دمای محیط: ۴۰ درجه سانتیگراد
• برق ورودی استاندارد:
• تکفاز X 220 ولت – ۵۰ هرتز
• سه فاز X 380 ولت – ۵۰ هرتز

جدول مشخصات فنی پمپ طبقاتی لئو ECH استیل

متریال پمپ طبقاتی افقی استیل لئو ECH

• بدنه: استیل ۳۰۴
• پروانه: استیل ۳۰۴
• شفت: استیل ۳۰۴
• سیل مکانیکی: کربن/سرامیک

در ادامه به معرفی انواع مدل های پمپ طبقاتی لئو ECH می پردازیم:

۱ – پمپ طبقاتی افقی لئو ECH 2

پمپ طبقاتی افقی لئو ECH 2 قادر به پمپاژ آب از ۱۸ الی ۵۳ متر با آبدهی ۰ الی ۶۰ لیتر در دقیقه می باشد. پمپ طبقاتی افقی لئو ECH 2 در قالب مدل های زیر ارائه می شود:

• پمپ طبقاتی افقی لئو ECH(m)2-20
• پمپ طبقاتی افقی لئو ECH(m)2-30
• پمپ طبقاتی افقی لئو ECH(m)2-40
• پمپ طبقاتی افقی لئو ECH(m)2-50
• پمپ طبقاتی افقی لئو ECH(m)2-60

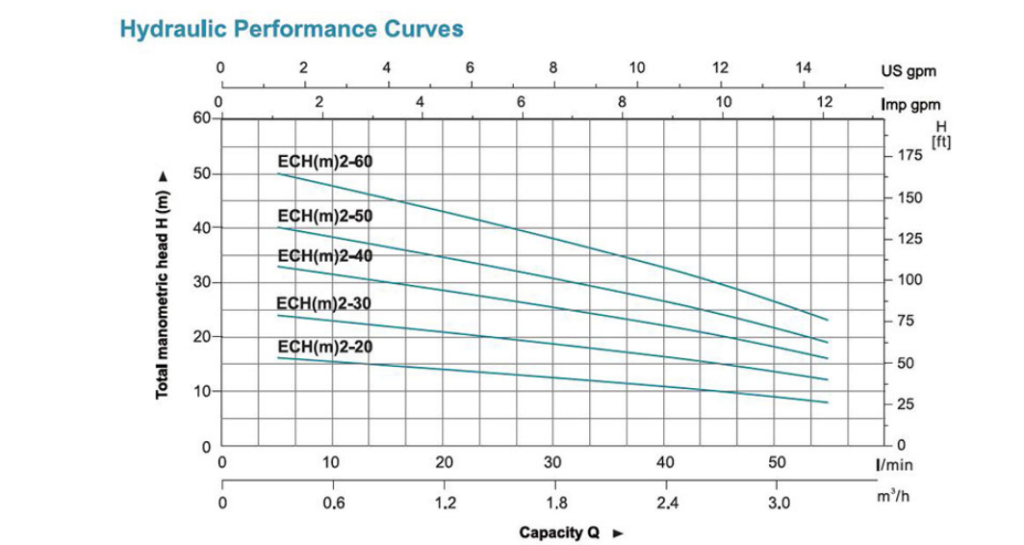

منحنی آبدهی پمپ طبقاتی افقی LEO ECH 2 استیل

جدول آبدهی پمپ طبقاتی افقی لئو ECH 2 استیل

ابعاد پمپ طبقاتی افقی لئو ECH2

جدول ابعاد پمپ طبقاتی افقی لئو ECH2

* در جدول فوق تمامی ابعاد بر حسب میلی متر می باشد.

اجزای پمپ طبقاتی افقی لئو ECH 2

متریال اجزای پمپ طبقاتی افقی لئو ECH 2

۲ – پمپ طبقاتی افقی لئو ECH 4

پمپ طبقاتی افقی استیل لئو ECH 4 می تواند سیال را در محدوده ۰ الی ۱۱۷ لیتر در دقیقه با ارتفاع ۱۸ الی ۵۸ متر پمپاژ نماید و در قالب مدل های زیر نیز ارائه می شود:

• پمپ طبقاتی افقی لئو ۴-۲۰(ECH(m
• پمپ طبقاتی افقی لئو ۴-۳۰(ECH(m
• پمپ طبقاتی افقی لئو ۴-۴۰(ECH(m
• پمپ طبقاتی افقی لئو ۴-۵۰(ECH(m
• پمپ طبقاتی افقی لئو ۴-۶۰(ECH(m

منحنی آبدهی پمپ طبقاتی افقی لئو ECH 4 استیل

جدول آبدهی پمپ طبقاتی افقی لیو ECH 4

ابعاد پمپ استیل افقی لئو ECH 4

جدول ابعاد پمپ استیل افقی لئو ECH 4

* در جدول بالا تمامی مقادیر بر حسب میلی متر می باشد.

اجزای پمپ طبقاتی لئو ECH 4

متریال پمپ طبقاتی لئو ECH 4

۳ – پمپ طبقاتی افقی لئو ECH 10

چنانچه کاربر نیازمند است که سیال را در محدوده ۱۰ الی ۵۰ متر با آبدهی ۱ الی ۱۲ متر مکعب در ساعت پمپاژ نماید توصیه ما پمپ لئو ECH10 می باشد، این مدل پمپ لئو در قالب مدل های زیر به بازار ارائه می شود.

• پمپ طبقاتی افقی لئو ECH(m)10-10
• پمپ طبقاتی افقی لئو ECH(m)10-20
• پمپ طبقاتی افقی لئو ECH(m)10-30
• پمپ طبقاتی افقی لئو ECH(m)10-40
• پمپ طبقاتی افقی لئو ECH(m)10-50

منحنی آبدهی پمپ طبقاتی افقی لئو ECH 10 استیل

جدول آبدهی پمپ طبقاتی افقی لئو ECH 10

ابعاد پمپ طبقاتی افقی LEO ECH 10

جدول ابعاد پمپ طبقاتی افقی LEO ECH 10

اجزای تشکیل دهنده پمپ طبقاتی افقی لئو ECH 10

متریال پمپ افقی لئو مدل ECH10

۴ – پمپ طبقاتی افقی لئو ECH 15

از سری پمپ های طبقاتی افقی استیل لئو می توان به مدل ECH 15 اشاره نمود که قادر است سیال را تا ارتفاع ۱۳ الی ۵۵ متر پمپاژ نماید. این سری از پمپ های لئو در قالب مدل های زیر تولید می شود:

• پمپ طبقاتی افقی لئو ECH(m)15-10
• پمپ طبقاتی افقی لئو ECH(m)15-20
• پمپ طبقاتی افقی لئو ECH15-30
• پمپ طبقاتی افقی لئو ECH15-40

منحنی آبدهی پمپ طبقاتی افقی استیل LEO ECH 15

جدول آبدهی پمپ افقی لئو مدل ECH15

ابعاد پمپ طبقاتی افقی لئو سری ECH15

جدول ابعاد پمپ طبقاتی افقی لئو سری ECH15

* تمامی مقادری درج شده در جدول فوق بر اساس میلی متر می باشد.

اجزای پمپ طبقاتی افقی لئو ECH 15

متریال پمپ طبقاتی افقی استیل لیو ECH 15

۵ – پمپ طبقاتی افقی لئو ECH 20

از سری های پمپ طبقاتی افقی لئو با آبدهی بالا می توان مدل ECH 20 را نام برد، این پمپ قادر است ۶۷ الی ۴۶۷ لیتر در دقیقه سیال را در محدوده ارتفاع ۱۳ الی ۵۶ متر انتقال دهد. پمپ طبقاتی افقی لئو ECH 20 در قالب مدل های زیر ارائه می شود:

• پمپ طبقاتی افقی لئو ECH(m)20-10
• پمپ طبقاتی افقی لئو ECH(m)20-20
• پمپ طبقاتی افقی لئو ECH20-30
• پمپ طبقاتی افقی لئو ECH20-40

نمودار آبدهی پمپ طبقاتی افقی استیل لئو ECH 20

جدول آبدهی پمپ طبقاتی افقی استیل لئو ECH 20

 ابعاد پمپ طبقاتی افقی لئو ECH15

جدول ابعاد پمپ طبقاتی افقی لئو ECH15

اجزای پمپ طبقاتی افقی لئو ECH 20

متریال اجزای پمپ طبقاتی افقی لیو ECH15
